英國Rhopoint Optimap3 PSD新型桔皮儀
Optimap3 PSD 新型桔皮儀是用於表麵檢測的便攜式解決方案，可對所有類型的塗層或未塗層表麵進行快速大麵積測量和分析。強大的屏幕功能包括橫截麵視圖，允許檢測和表征常見的表麵不規則性，包括缺陷和波紋。在質量控製中，劣質的表麵評價方法仍然司空見慣。許多方法缺乏定義，耗時且主觀。現代消費者需要具有均勻且無缺陷的表麵光潔度的高質量產品。Optimap3 PSD的使用為這些測量挑戰提供了解決方案，為改進生產控製提供了可量化的數據。在一項快速操作中，Optimap3 PSD 以令人難以置信的細節繪製表麵的形貌，顯示缺陷和紋理。映射的信息被處理成客觀的表麵數據，可用於有效控製產品質量。
Optimap3 PSD新型桔皮儀-特點：
- 快速全場表麵測量，適用幹膜和濕膜，啞光到鏡麵
- 大麵積的桔皮、鮮映性、粗糙度、紋理、缺陷等特征量化
- 表麵形貌的3D形貌圖
- 觸摸屏幕進行圖像分析
- 便攜、使用方便
Optimap3 PSD新型桔皮儀-應用：
Optimap3 客觀地測量和表征表麵質量的許多方麵，包括紋理、波紋和局部缺陷，包括桔皮、夾雜物、凹痕和劃痕。
其較大的測量區域 (65 x 54mm) 和運行速度（不到10秒）提供了快速測量，其結果比輪廓儀或其他光學掃描儀器的結果更具代表性，並且可以以可追溯的SI單位或其他行業特定單位報告。
Optimap3 的橫向分辨率小於 37 微米，能夠捕捉人眼看不到的表麵缺陷。

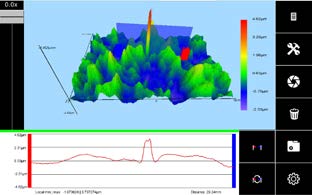

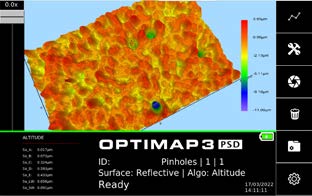

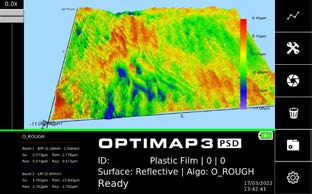

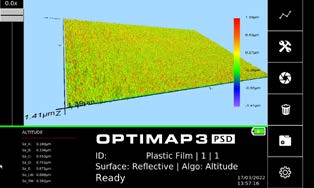

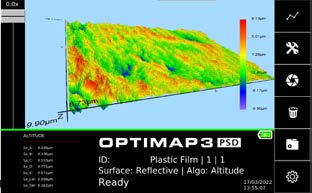

3D表麵視圖 放大 橫截麵視圖（任意位置）
查看下表麵 旋轉曲麵 放大曲麵特征
Optimap3 PSD新型桔皮儀-技術參數：
|
儀器 |
|
|
測量視野 |
65 x 54mm |
|
分辨率 |
縱向≤100納米，橫向≤37微米 |
|
測量數據 |
Du ＜0.1mm Ka 0.1-0.3mm Kb 0.3-1mm Kc 1-3mm Kd 3-10mm Ke 10-30mm 粗糙度RaX, RaY Sa, Rsm |
|
測量原理 |
相位測量偏轉法、光學傳遞函數、線變形分析、表麵成像 |
|
測量時間 |
小於10秒 |
|
輪廓圖 |
曲率圖、高度圖、三維形貌圖 |
|
濾波選項 |
波掃描帶濾波、用戶可定義的ISO GPS、高通、低通、帶通等 |
|
輪廓分析 |
有 |
|
硬件 |
|
|
處理器 |
Intel i7 Gen 5 |
|
存儲 |
256 GB |
|
電池 |
鋰電12000mAh |
|
使用時間 |
3 - 4小時/充電 |
|
相機 |
3.2 MP雙焦點 |
|
數據輸出 |
Maps/CSV/結果數據庫 |
|
數據傳輸 |
SD卡-12.5 MBs |
|
顯示 |
10.1英寸電容式觸摸屏1280 x 800 |
|
外形尺寸 |
233 x 314 x 235 (W x H x D) |
|
攜帶選項 |
6點線束錨 |
|
夾具 |
可拆卸測量底座 |
|
通訊 |
LAN，USB |
|
重量 |
3.5Kg |
Optimap3 PSD新型桔皮儀-標準配置：
- 儀器主機 1台
- 經驗證標準板1塊
- USB 密鑰 1個
- Optimap Reader 表麵輪廓分析軟件
- 可充電式鋰電池塊 1塊
- 測量底座 1個
- 非接觸濕膜測量底座 1個
- 操作手冊 1個
